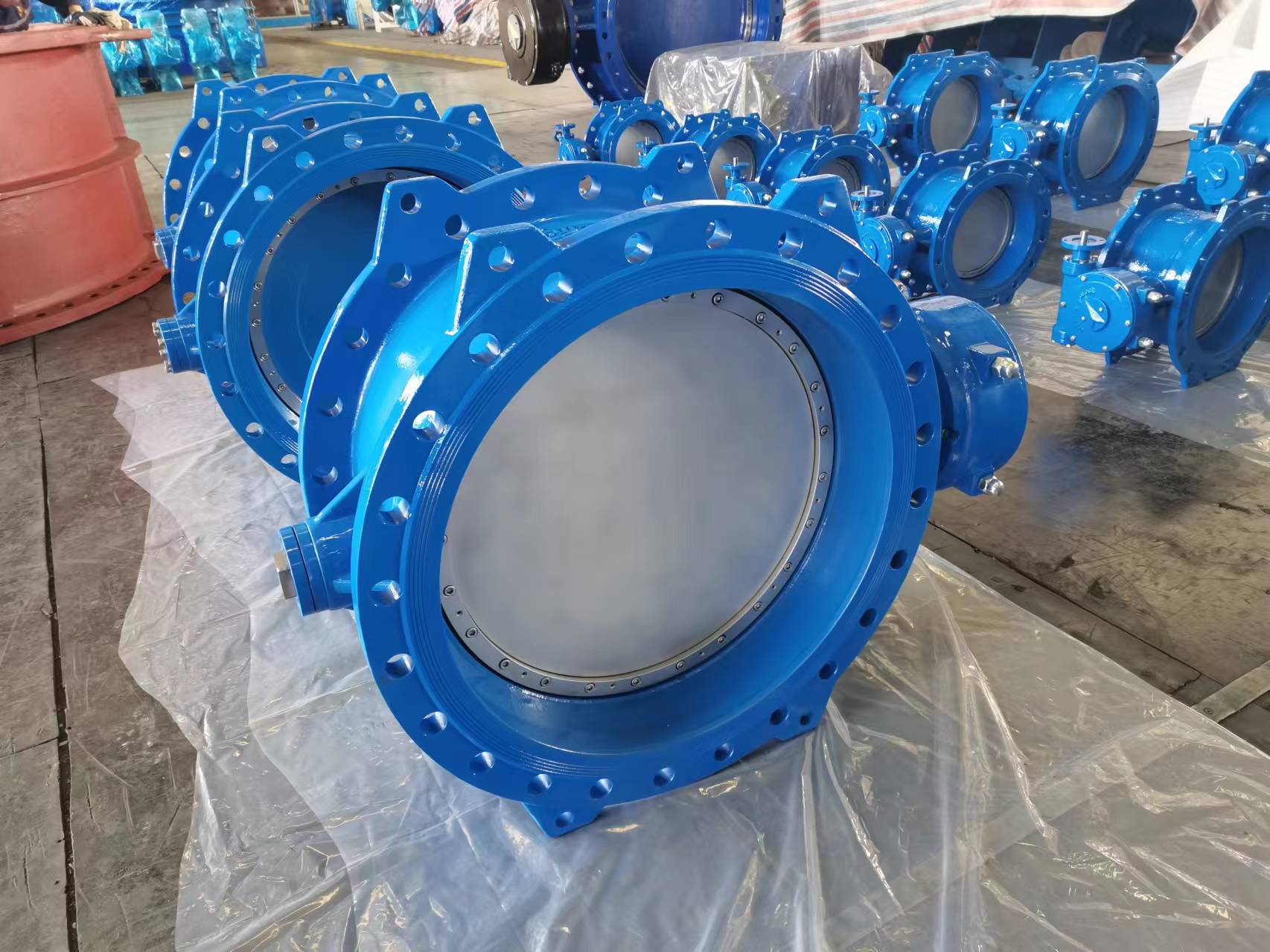

ଡବଲ୍ ଏକ୍ସେଣ୍ଟ୍ରିକ୍ ବଟରଫ୍ଲୀ ଭଲଭ୍ |
EN1074-1 ଏବଂ EN1074-2 ପ୍ରକାର ଅନୁମୋଦନ ପ୍ରମାଣପତ୍ର ସହିତ, ପାନୀୟ ଜଳ ସହିତ ବ୍ୟବହାର ପାଇଁ, WRAS ଅନୁମୋଦିତ |
ଚାପ ମୂଲ୍ୟାୟନ: PN10, PN16, PN25, PN40 |
ସାଇଜ୍ ରେଞ୍ଜ: DN200 ~ DN4000 |
ସିଟ୍ ସାମଗ୍ରୀ: EPDM / NBR / VITON / SILICONE / METAL |
EN 593, BS5155, DIN3354 କୁ ଭଲଭ୍ ଡିଜାଇନ୍ |
EN 1092, ASME B16.5, ASME B16.1, AWWA C207 କୁ ଫ୍ଲେଞ୍ଜ୍ |
EN 558-1 / ISO 5752 ସିରିଜ୍ 14 କିମ୍ବା ସିରିଜ୍ 13 ପର୍ଯ୍ୟନ୍ତ ମୁହାଁମୁହିଁ |
ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍ ୱେଲ୍ଡ ଏବଂ ସମାପ୍ତ ଶରୀର ସିଟ୍ ଏକ କ୍ଷୟକୁ ସୁନିଶ୍ଚିତ କରେ ଏବଂ ପ୍ରତିରୋଧୀ ସିଟ୍ ଚେହେରା ପିନ୍ଧେ |
ସୀମିତ ଉପାଦାନ ବିଶ୍ଳେଷଣ ଦ୍ ified ାରା ଯାଞ୍ଚ କରାଯାଇଥିବା ଷ୍ଟ୍ରିମାଇନ୍ ହୋଇଥିବା ନିମ୍ନ ପ୍ରୋଫାଇଲ୍ ଡିସ୍କ ଡିଜାଇନ୍ ଉଚ୍ଚ ଶକ୍ତି ଏବଂ ନିମ୍ନ ପ୍ରବାହ ପ୍ରତିରୋଧକୁ ସୁନିଶ୍ଚିତ କରେ |
ଶାଫ୍ଟ ବିୟରିଂ ଏବଂ ଡିସ୍କ ମଧ୍ୟରେ ମିଳିତ ଭାବରେ ଡିଜାଇନ୍ ହୋଇଥିବା ସିଲ୍ ଗ୍ୟାସ୍କେଟ୍, ଶାଫ୍ଟ ବିୟରିଂ ଉପରେ ଡବଲ୍ ଓ ରିଙ୍ଗ୍ ଏବଂ ବନ୍ଦ ଡିସ୍କ ଆଖିରେ, ସେମାନେ ସେବା ମାଧ୍ୟମରୁ କ୍ଷୟକୁ ଏଡାଇବା ପାଇଁ ଶାଫ୍ଟ ଏବଂ ଶାଫ୍ଟ ସିଲ୍ ପାଇଁ ଏକ ଶୁଖିଲା କାର୍ଯ୍ୟ ଅବସ୍ଥା ସୃଷ୍ଟି କରନ୍ତି |
ଆଣ୍ଟି-ବ୍ଲୋ ଆଉଟ୍ ଶାଫ୍ଟ ଡିଜାଇନ୍ |
ଟେପର ପିନ୍ କିମ୍ବା କି (ବ al କଳ୍ପିକ) ମାଧ୍ୟମରେ ଶାଫ୍ଟ ସଂଯୋଗକୁ ଡିସ୍କ |
ପିତ୍ତଳ କିମ୍ବା ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲରେ ଧାଡି ହୋଇଥିବା PTFE ରେ ସେଲ୍ଫ ଲବ୍ରିକେଟ୍ ଭାରିଙ୍ଗ୍ ଶାଫ୍ଟ ଘର୍ଷଣ ଏବଂ ଅପରେଟିଂ ଟର୍କକୁ ହ୍ରାସ କରେ, ବିୟରିଂଗୁଡିକ ଡିସ୍କକୁ କେନ୍ଦ୍ରରେ ରଖନ୍ତି ଏବଂ ଅକ୍ଷୀୟ ଗତିକୁ ପ୍ରତିରୋଧ କରନ୍ତି |
ଶାଫ୍ଟ ସିଲ୍ ସିଷ୍ଟମରେ ଏକାଧିକ O ରିଙ୍ଗଗୁଡିକ ବାହାରକୁ ଏବଂ ମଇଳାକୁ ରୋକିପାରେ |ପ୍ୟାକିଂ ଗ୍ରନ୍ଥି ଏବଂ ଶାଫ୍ଟ କଭର ଉପରେ ଥିବା O ରିଙ୍ଗଗୁଡିକ ପାଇପଲାଇନରୁ ଭଲଭକୁ ବାହାର ନକରି ସହଜରେ ବଦଳାଯାଇପାରେ |
ପୂର୍ଣ୍ଣ ଭ୍ୟାକ୍ୟୁମ୍ ସେବା ଅବସ୍ଥା ପାଇଁ ଉପଯୁକ୍ତ |
ଟି ପ୍ରୋଫାଇଲ୍ ରିସିଲିଏଣ୍ଟ୍ ସିଲ୍ ରିଙ୍ଗ୍ ଏକ ରିଟେନର୍ ରିଙ୍ଗ୍ ଏବଂ ବୋଲ୍ଟ ଦ୍ୱାରା ଡିସ୍କରେ ସୁରକ୍ଷିତ ଅଛି ଏବଂ ଡବଲ୍ ଦିଗରେ ନିର୍ଭରଯୋଗ୍ୟ ସିଲ୍ କାର୍ଯ୍ୟଦକ୍ଷତା ନିଶ୍ଚିତ କରେ |ସିଲ୍ ରିଙ୍ଗକୁ ସାଇଟରେ ସହଜରେ ବଦଳାଯାଇପାରେ କିମ୍ବା ବଦଳାଯାଇପାରେ |ବିଶେଷ ଉପକରଣଗୁଡ଼ିକର ଆବଶ୍ୟକତା ନାହିଁ |
ଖୋଲା କିମ୍ବା ବନ୍ଦ ଅବସ୍ଥାରେ ସେବାରେ ଥିବା ଭଲଭ୍ ସହିତ ଗିୟରକୁ ଅପସାରଣ କରିବାକୁ ସକ୍ଷମ କରିବାକୁ, ଅଣ-ଡ୍ରାଇଭ୍ ଶାଫ୍ଟ ଶେଷରେ ବାହ୍ୟ ଲକିଂ ଉପକରଣ ପ୍ରଦାନ କରାଯିବ |
ପରବର୍ତ୍ତୀ ସମୟରେ ଆବଶ୍ୟକ ହେଲେ ଗିଅରବକ୍ସ + ହ୍ୟାଣ୍ଡୱିଲ୍ ଏବଂ ISO 5210 ଟପ୍ ଫ୍ଲେଞ୍ଜ୍ ସହିତ ଏକ ଇଲେକ୍ଟ୍ରିକ୍ ଆକ୍ଟୁଏଟର୍ ସହିତ ଯୋଡି ହେବ |
ଭାଲଭ୍ ବାହ୍ୟ ଏବଂ ଆଭ୍ୟନ୍ତରୀଣ ଫ୍ୟୁଜନ୍ ବଣ୍ଡେଡ୍ ଏପୋକ୍ସି 250 ମାଇକ୍ରନ୍ ର ଘନତା ସହିତ ଆବୃତ (ବିଭିନ୍ନ ଆବରଣ / ଲାଇନ୍ ସ୍ୱତନ୍ତ୍ର ଅନୁରୋଧ ଭାବରେ ଉପଲବ୍ଧ) ଏବଂ ରଙ୍ଗ କୋଡ୍ RAL5005 / 5015/5017 |
ଥ୍ରଟଲିଂ ସେବା ସହିତ ଜଡିତ ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ ଏବଂ ଦୀର୍ଘ ସମୟ ନିଷ୍କ୍ରିୟତା ପରେ ଭଲଭ୍ ଆକ୍ଟିଭେସନ୍ ଆବଶ୍ୟକ କରୁଥିବା ପ୍ରୟୋଗଗୁଡ଼ିକ ପାଇଁ ଉପଯୁକ୍ତ |
ଭାଗ ନଂ | ବର୍ଣ୍ଣନା | ସାମଗ୍ରୀ | ଭାଗ ନଂ | ବର୍ଣ୍ଣନା | ସାମଗ୍ରୀ |
1 | ଗିଅର୍ ହାଉସିଂ | | ନକଲି ଲୁହା, GJS400-15 | | 10 | ଧାରଣକାରୀ ରିଙ୍ଗ | | ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍, 1.4571 |
2 | ଚାବି | ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍, 420 | 11 | ଡିସ୍କ ସିଲ୍ ରିଙ୍ଗ୍ | | ରବର, EPDM | |
3 | ଉପର ଶାଫ୍ଟ | | ଡୁପ୍ଲେକ୍ସ ଏସ୍, 1.4462 | 12 | ପେଚ | ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍, A2-70 | |
4 | ଗ୍ରନ୍ଥି ପ୍ୟାକ୍ କରିବା | | ନକଲି ଲୁହା, GJS400-15 | | 13 | ଟେପର ପିନ୍ | | ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍, 420 |
5 | ହେ ରିଙ୍ଗ୍ | | ରବର, EPDM | | 14 | ଭଲଭ୍ ଡିସ୍କ | | ନକଲି ଲୁହା, GJS400-15 | |
6 | ବୋଲ୍ଟ | | ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍, A2-70 | | 15 | ନିମ୍ନ ଶାଫ୍ଟ | | ଡୁପ୍ଲେକ୍ସ ଏସ୍, 1.4462 |
7 | ଶାଫ୍ଟ ବହନ | ବ୍ରୋଞ୍ଜ, QAl9-2 | 16 | ଶାଫ୍ଟ ବହନ | ବ୍ରୋଞ୍ଜ, QAl9-2 |
8 | ଭଲଭ୍ ଶରୀର | | ନକଲି ଲୁହା, GJS400-15 | | 17 | ହେ ରିଙ୍ଗ୍ | | ରବର, EPDM | |
9 | ଶରୀର ଆସନ | | ଷ୍ଟେନଲେସ୍ ଷ୍ଟିଲ୍, 316 | 18 | ଶାଫ୍ଟ କଭର | | ନକଲି ଲୁହା, GJS400-15 | |
ଆବରଣ: ଫ୍ୟୁଜନ୍ ବଣ୍ଡେଡ୍ ଏପୋକ୍ସି ଆବରଣ, ମିନିଟ୍ |ଘନତା 300 ମାଇକ୍ରନ୍ |
ଉପଯୁକ୍ତ ମାଧ୍ୟମ: ପାନୀୟ ଜଳ, ସମୁଦ୍ର ଜଳ, TSE ଜଳ, କମ୍ କ୍ଷତିକାରକ ତରଳ ଇତ୍ୟାଦି |
ଉପଯୁକ୍ତ ତାପମାତ୍ରା: 0 ~ 80 ℃ |
EN12266-1 କୁ ଚାପ ପରୀକ୍ଷା: ଲିକେଜ୍ ହାର: ଉଭୟ ଦିଗରେ କ୍ଲାସ୍ ଏ (ଜିରୋ ଲିକେଜ୍) |
ବିତରଣ ପୂର୍ବରୁ 100% ପରୀକ୍ଷା |
